Что такое штангенциркуль и как им пользоваться?

Штангенциркуль — это не просто линейка с «ползунком», а ключевой инструмент для тех, кто работает с металлом, деревом, пластиком и даже ювелирными изделиями. Он позволяет замерять толщину проволоки, глубину отверстий или внутренний диаметр трубы с точностью до 0,01 мм. Разберемся, из чего состоит этот прибор, какие виды бывают и как избежать ошибок при измерениях.

Что такое штангенциркуль и зачем он нужен

Штангенциркуль — это ручной измерительный инструмент для определения линейных размеров деталей. Его главное преимущество перед обычной линейкой — высокая точность и универсальность. С его помощью можно измерить наружные и внутренние размеры, а также глубину выемок или уступов. Используется в машиностроении и металлообработке, столярном деле, ремонте электроники, научных исследованиях.

Как устроен

Чтобы правильно пользоваться инструментом, нужно знать его основные элементы:

1. Штанга (основная линейка) — неподвижная часть с миллиметровой шкалой.
2. Подвижная рамка — скользит по штанге, имеет нониусную шкалу для точных замеров.
3. Губки для наружных измерений— нижние заостренные «зубья».
4. Губки для внутренних измерений — верхние, более узкие.
5. Глубиномер — выдвижная планка на торце для замера глубины.
6. Стопорный винт — удерживает рамку, чтобы зафиксировать результат.

Виды штангенциркулей

Инструмент делится на следующие виды:

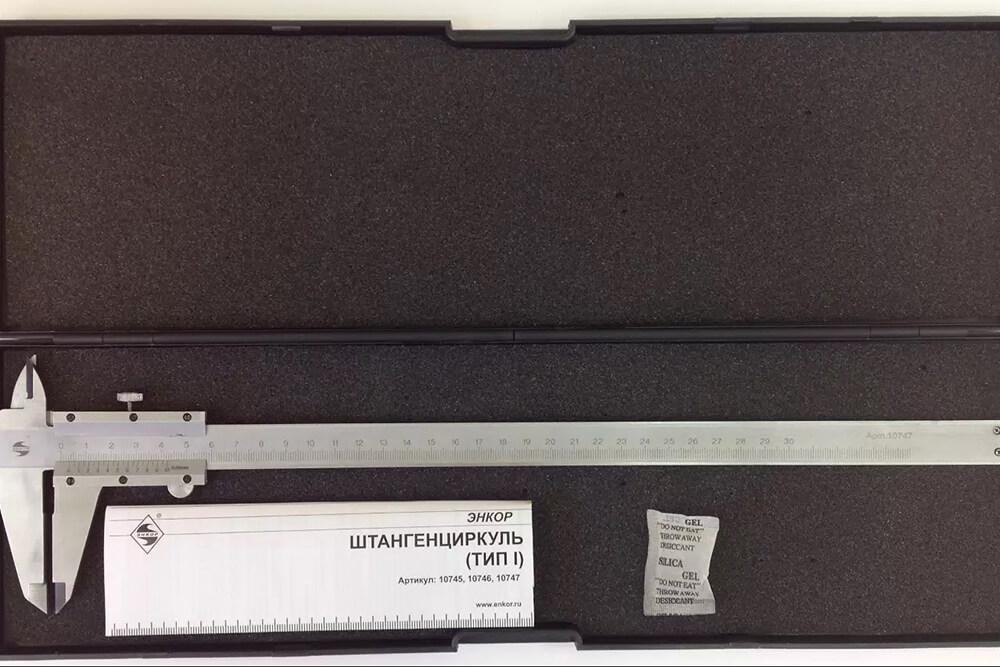

1. Нониусный (механический) — точность определяется по совпадению рисок на штанге и нониусе и составлет 0,05–0,1 мм. Не требует батареек, устойчив к ударам, но нужно уметь считывать шкалы.

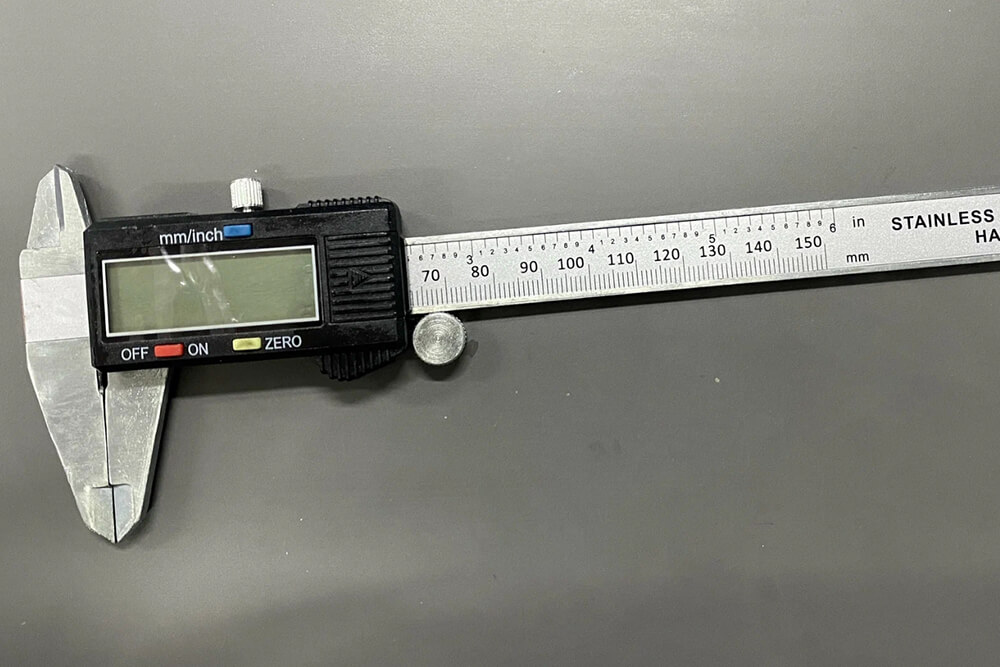

2. Цифровой (электронный) — оснащен дисплеем, который показывает результат автоматически, точность до 0,01 мм. Прост в использовании, есть функция обнуления, однако прибор чувствителен к влаге и вибрациям.
3. Стрелочный (циферблатный) — имеет аналоговый циферблат со стрелкой, точность 0,02–0,05 мм. Обеспечивает хорошую наглядность, подходит для динамических замеров. Однако механизм требует регулярной калибровки.

Как пользоваться

Перед началом измерений проверьте нулевую погрешность:

• Сведите губки для наружных измерений вплотную.
• Убедитесь, что нулевая риска нониуса совпадает с нулем штанги.
• Если есть отклонение (например, 0,02 мм), учтите эту погрешность в замерах.

Измерение наружных размеров (толщина, диаметр)

1. Раздвиньте губки, поместите между ними деталь.
2. Плавно сдвигайте рамку, пока губки не коснутся поверхности без зазоров.
3. Зафиксируйте винт.
4. Снимите показания. Для этого на цифровом просто посмотрите значение на дисплее, а на нониусном найдите риску на нониусе, совпадающую с риской на штанге.

​

Измерение внутренних размеров (отверстий)

1. Поместите верхние губки внутрь отверстия.
2. Раздвиньте их до упора в стенки.
3. Зафиксируйте винт и снимите показания, как в предыдущем случае.

Измерение глубины

1. Выдвиньте глубиномер из торца штанги.
2. Уприте торец штангенциркуля в край детали.
3. Продвиньте глубиномер до дна выемки.
4. Зафиксируйте и считайте результат.

Штангенциркуль — это «глаза» инженера, слесаря или мастера. Он помогает увидеть точные цифры и добиться безупречного результата. Неважно, собираете ли вы космический спутник или деревянную полку — этот инструмент поможет сделать работу профессионально. Главное — не спешите, соблюдайте инструкции и помните: даже сотые доли миллиметра имеют значение для результата.
